WPH大口徑水表
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
產品描述
參數
產品簡介：
WPH水平螺翼可拆式水表適用于流量相對穩定的管道的水計量，如廠礦、供水干線等。全系列的產品計量精度滿足GB/T778-2007/ISO4064:2005B級。
我公司生產的WPH水平螺翼可拆式水表采用高耐磨軸承系統，和國內市場上同類產品相比具有更高可靠性和耐用性。
產品特點：
1.壓力損失小，流通能力大，適用于供水干線的水計量。
2.磁傳干式結構，計數器整潔，顯示清晰。
3.采用環氧樹脂粉末涂層和不銹鋼緊固件，延長使用壽命。
4.采用高耐磨軸承系統（高耐磨硬質合金軸+航空儀表用寶石軸承），確保產品穩定性，可靠性，顯著提高產品最大流量。
5.可拆式計量機芯結構，方便維護。
6.可選防撬保護外罩
產品執行標準：GB/T778-2007
正常工作條件
1.工作水溫：冷水表≤50℃
2.最大工作壓力：≤1.6 Mpa/1.0 Mpa
技術參數
在水溫0.1℃至30℃范圍內,水表的最大允許誤差在高區(Q2≤Q≤Q4)為±2%，低區（Q1≤Q＜Q2）為±5%。水溫超過30℃時，水表在高區的最大允許誤差為±3%，低區仍為±5%。
| 公稱口徑 | 過載流量（Q4） | 常用流量（Q3） | 分界流量(Q2) | 最小流量(Q1) | 最小讀數 | 最大讀數 |
| (mm) | m3/h | m3 | ||||
| (Q2/Q1=6.3、Q3/Q1=80) | ||||||
| 50 | 50 | 40 | 3.15 | 0.5 | 0.0005 | 999,999.99 |
| 80 | 125 | 100 | 7.88 | 1.25 | ||
| 100 | 200 | 160 | 12.6 | 2.0 | ||
| 150 | 500 | 400 | 31.5 | 5.0 | 0.005 | 9,999,999.99 |
| 200 | 787.5 | 630 | 49.61 | 7.88 | ||
安裝尺寸及重量
| 公稱口徑DN | 長度Lmm | 高度Hmm | 拆卸高度>Gmm | 重量 kg | 連 接 法 蘭 按GB/T 17241.6-1998 | ||
| 法蘭外徑 D(mm) | 螺栓孔中心圓直徑D1(mm) | 單邊螺栓數與孔徑 | |||||
| 50 | 200 | 210 | 341 | 15 | 165 | 125 | 4-?19 |
| 80 | 225 | 280 | 341 | 20 | 200 | 160 | 8-?19 |
| 100 | 250 | 290 | 341 | 23 | 220 | 180 | 8-?19 |
| 150 | 300 | 330 | 341 | 36 | 285 | 240 | 8-?23 |
| 200 | 350 | 364 | 358 | 52 | 340 | 295 | 8-?23 |

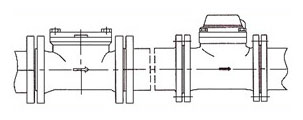

水表安裝示意圖
